Ein fieses Meisterwerk
Eine tolle Konstruktion, aber mit Tücken: Der Tastenblock!
Damit ist den Entwicklern der UHER Report-Geräte ein großer Wurf gelungen. Die Tasten rasten (normalerweise) zuverlässig ein und die Funktionen der Bandbewegung - also Start, schneller Vor- und Rücklauf, Pause und Stopp - werden bestens realisiert. Allerdings kann man nur hoffen, dass keine der dort verbauten Blattfedern bricht, oder die kleine Feder der Pausetaste herausfällt. Letzteres ist noch zu verschmerzen, weil man die Pausetaste nicht allzu oft benötigt, aber wenn eine der übrigen Tasten ausfällt, dann hat man ein Problem.
Denn die Konstrukteure sind bei der Verortung der verschiedenen Bauelemente nicht zimperlich vorgegangen. Dies heißt für den Service des Tastenblocks nichts anderes, als das ein großer Teil der Mechanik dazu abgebaut werden muss. Und hinterher muss alles wieder an die richtigen Positionen zurückgebaut werden.
Auch hier empfiehlt es sich, in allen Phasen der Reparatur Fotos zu machen. Das erleichtert den späteren Zusammenbau ungemein.
Je nach Typ unterscheidet sich der Schwierigkeitsgrad beim Service des Tastenblocks erheblich. Während sich bei den frühen, einfacheren Modellen der Service relativ überschaubar gestaltet, nimmt die Frustrate bei den späteren Modellen ständig zu. Bei den Monitor-Geräten kann sich dies bis zum totalen Frust steigern, wobei das sprichwörtliche „ich hau das Ding an die Wand“ durchaus Wirklichkeit werden kann.
Auf den nachfolgenden Fotos wird der Ausbau des Tastenblocks gezeigt, hier an einem Report 4000 L:

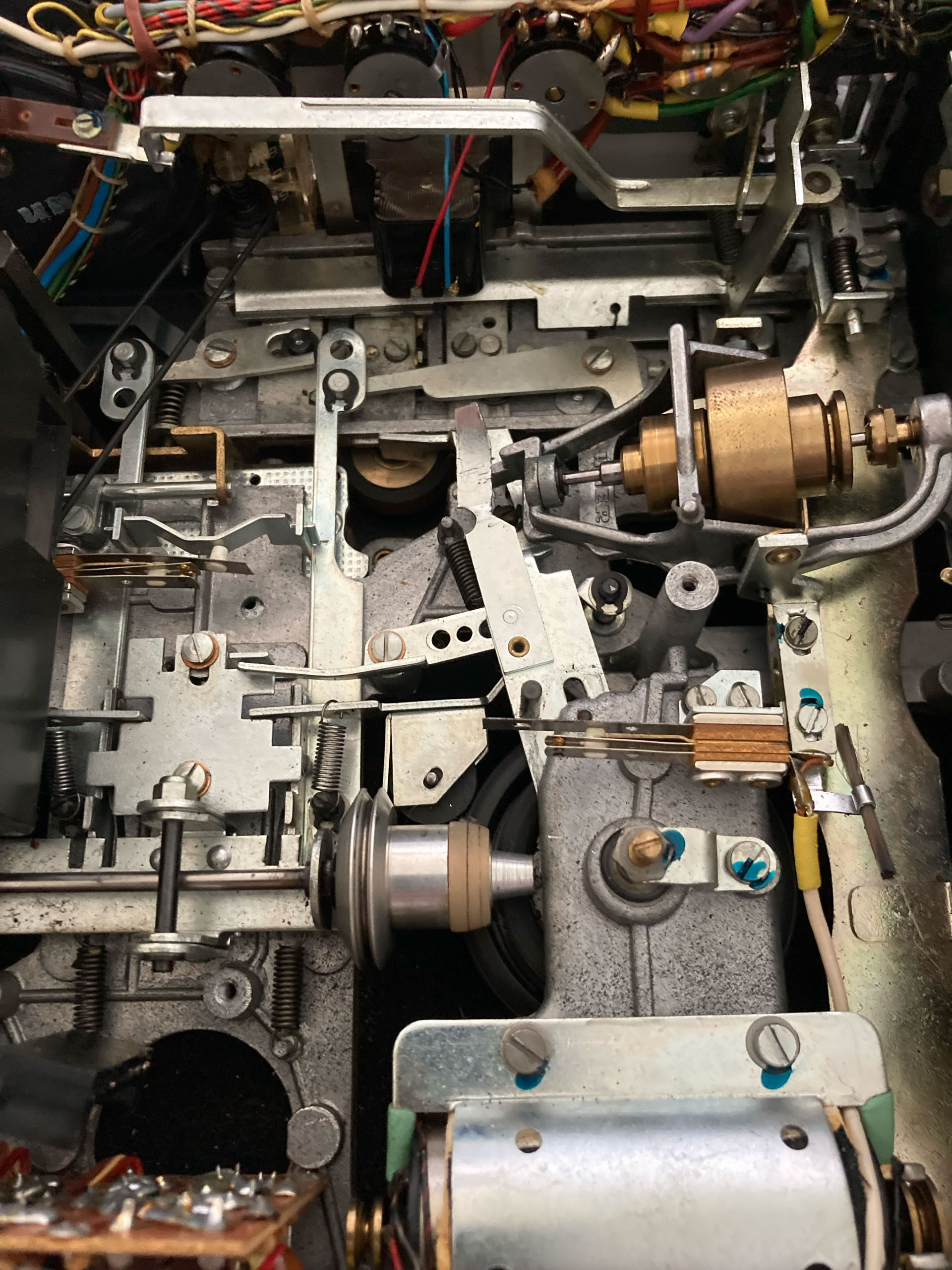

Hier ist noch alles an seinem Platz

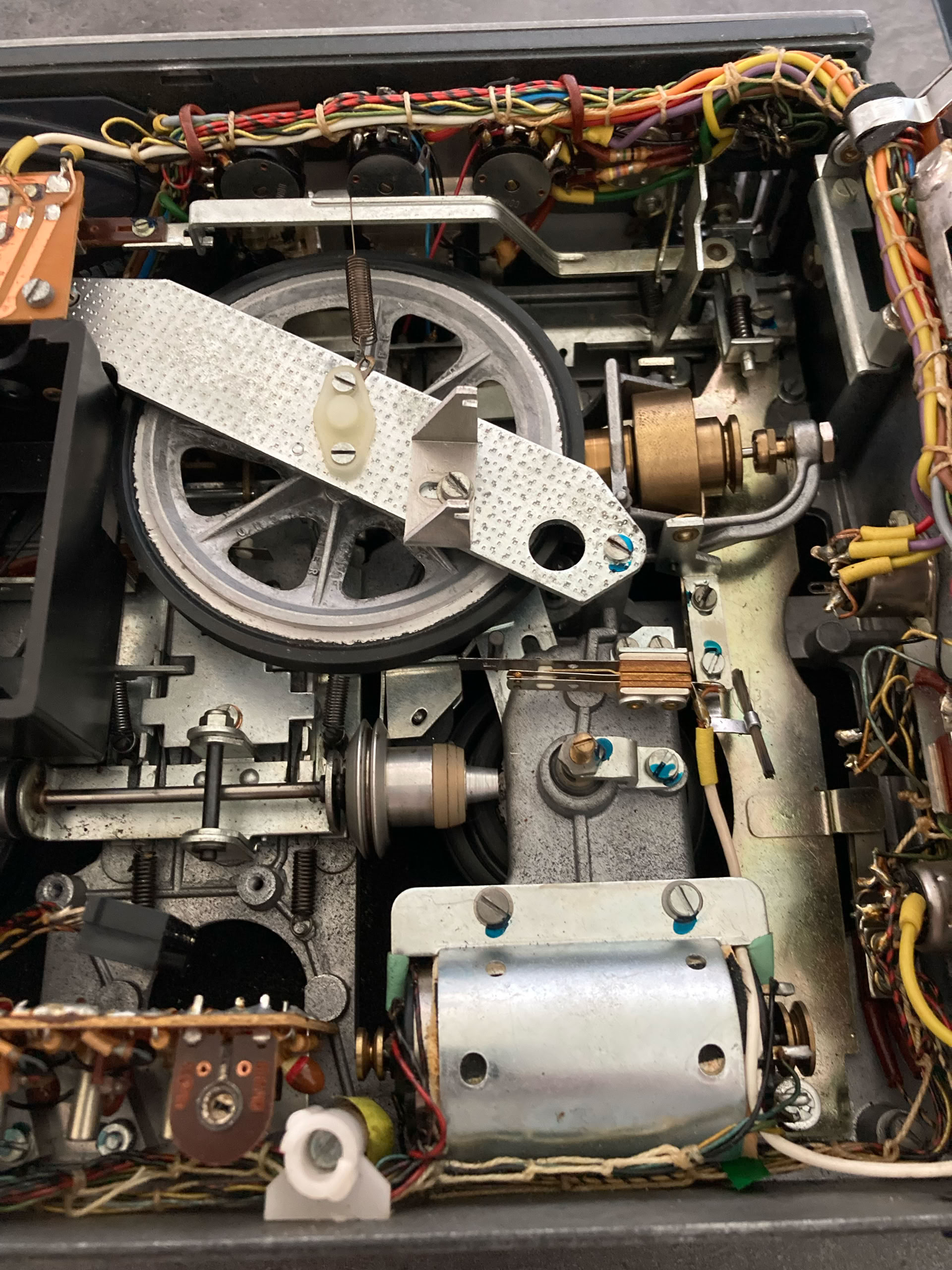

Das Antriebsrad und die Entzerrerplatine wurden entfernt

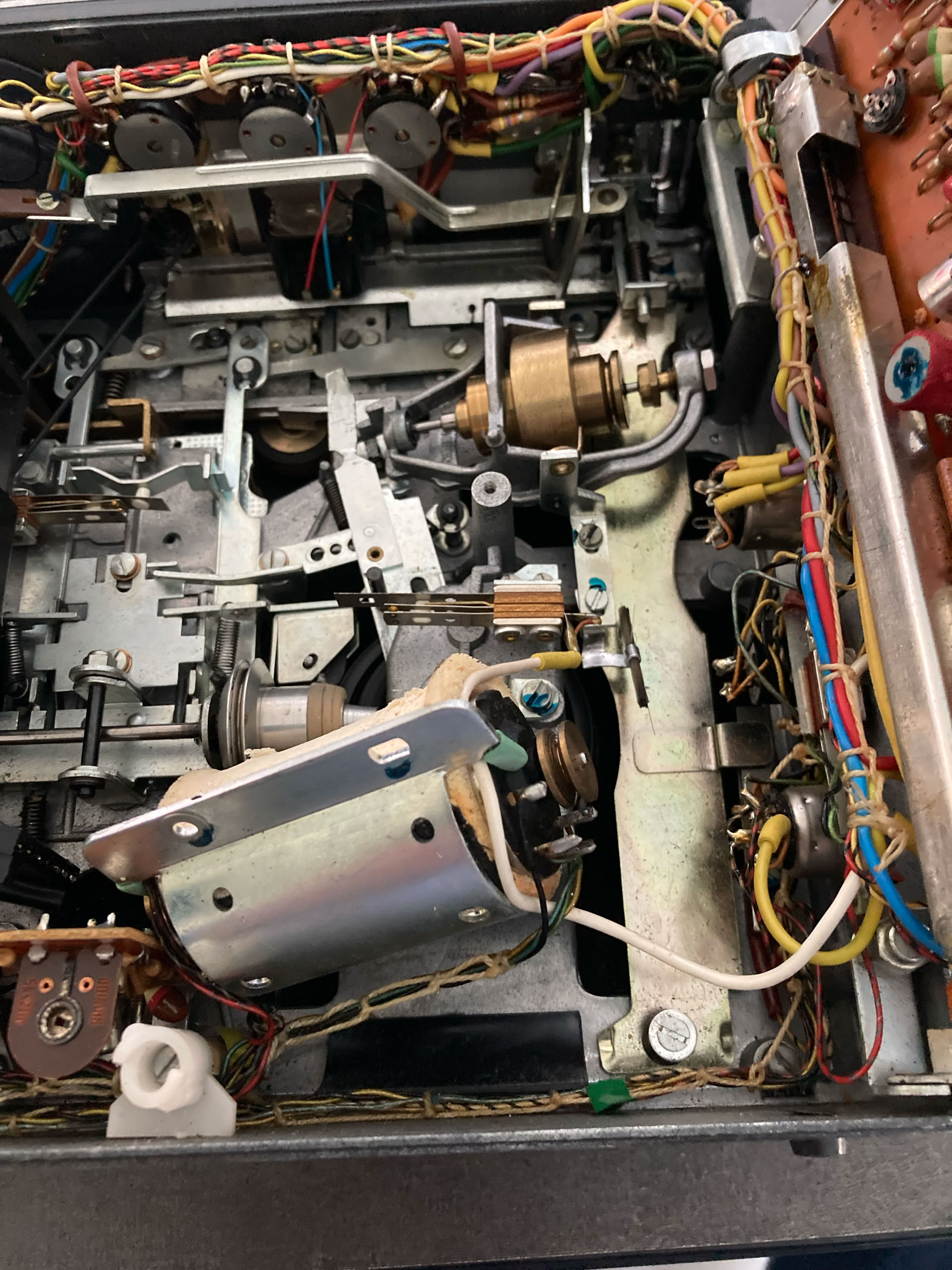

Der Motor musste weggeklappt werden, um an die Schwungmassenmechanik zu kommen.
Hier wurde die Schwungmasse samt Blech entfernt.

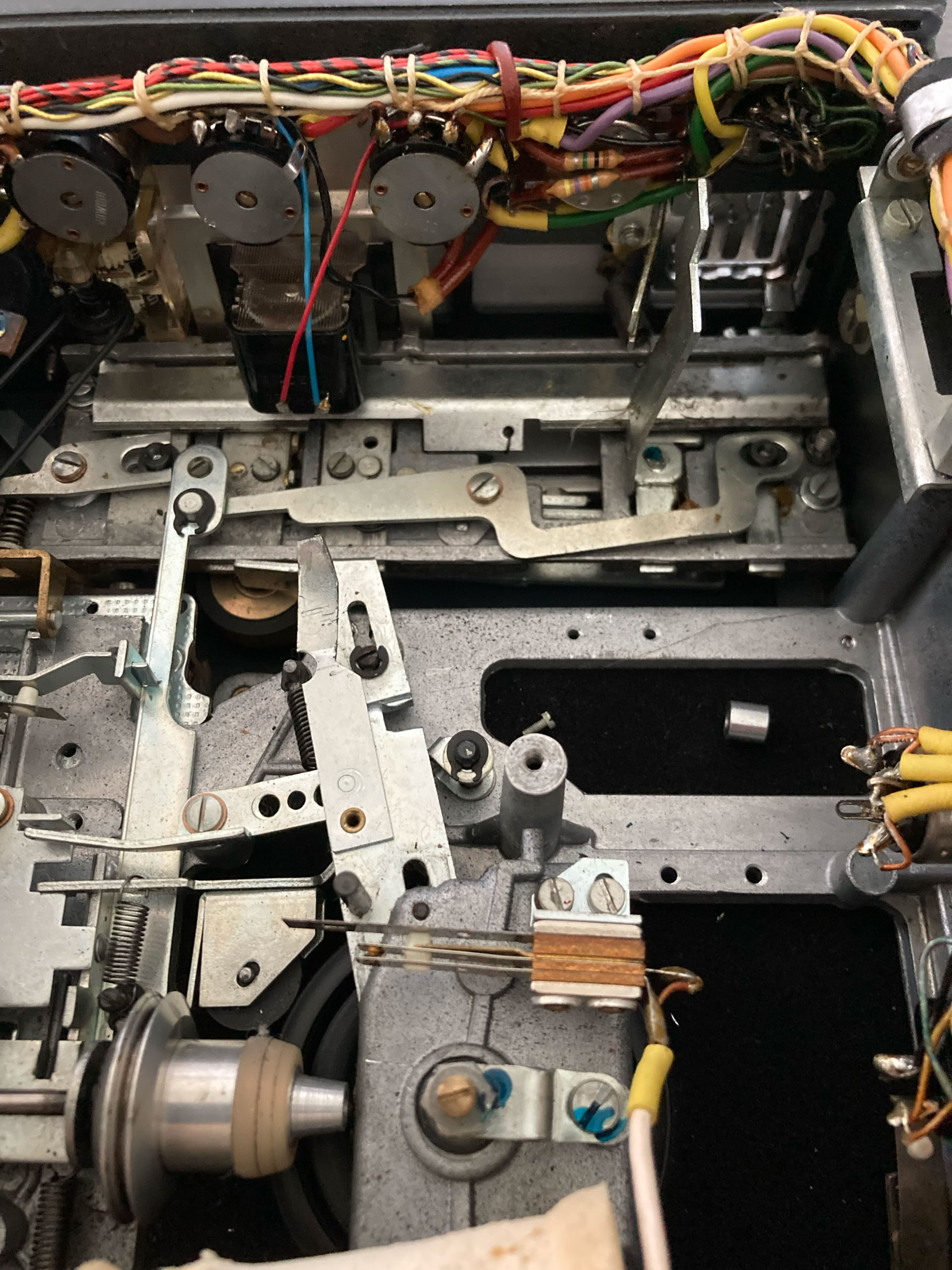

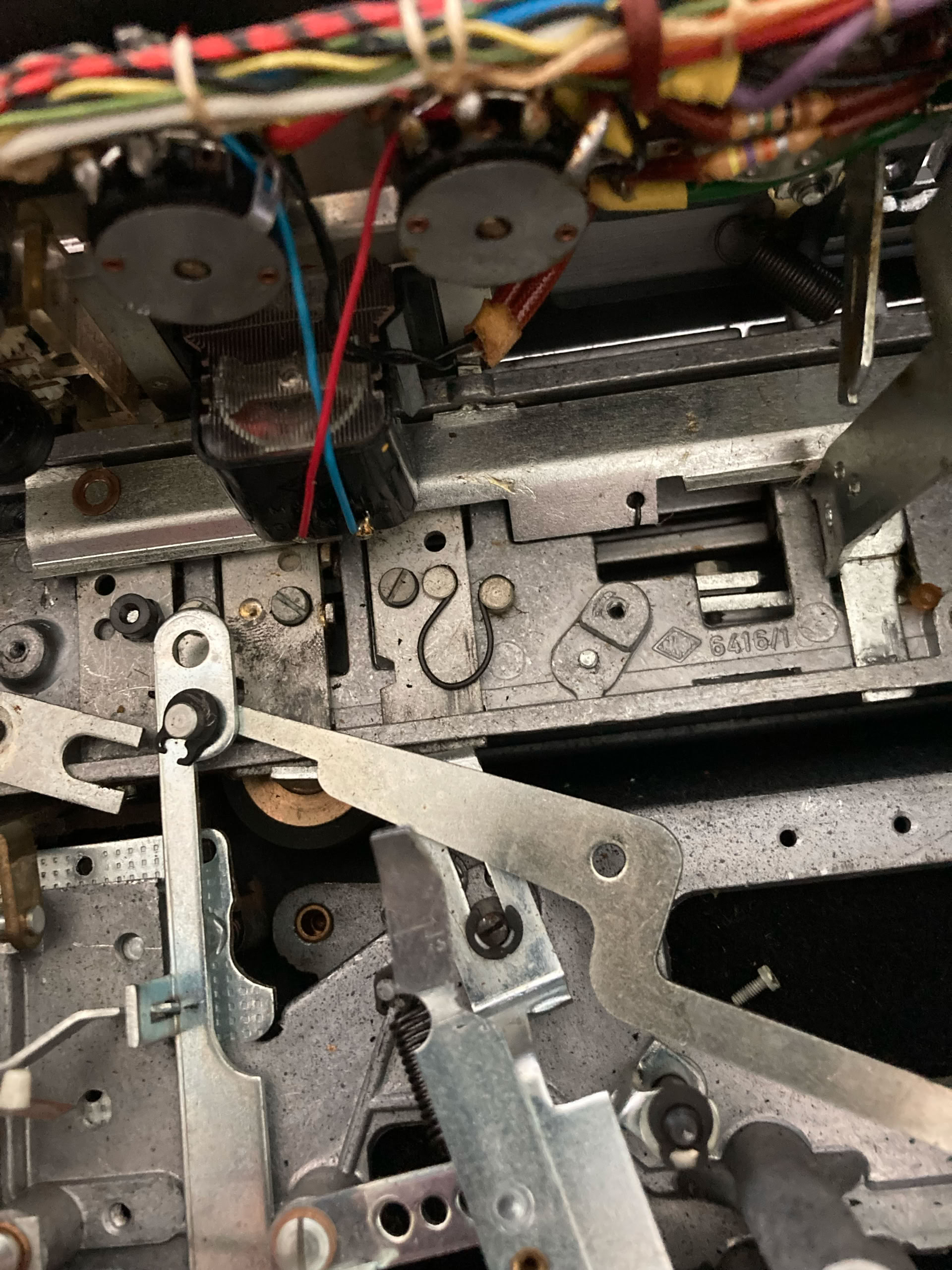

Ein Schiebeblech wurde abgeschraubt und beiseite geschoben. Jetzt ist in der Mitte des Fotos die kleine gebogene Feder zu erkennen, die für die korrekte Funktion der Pause-Taste verantwortlich ist.

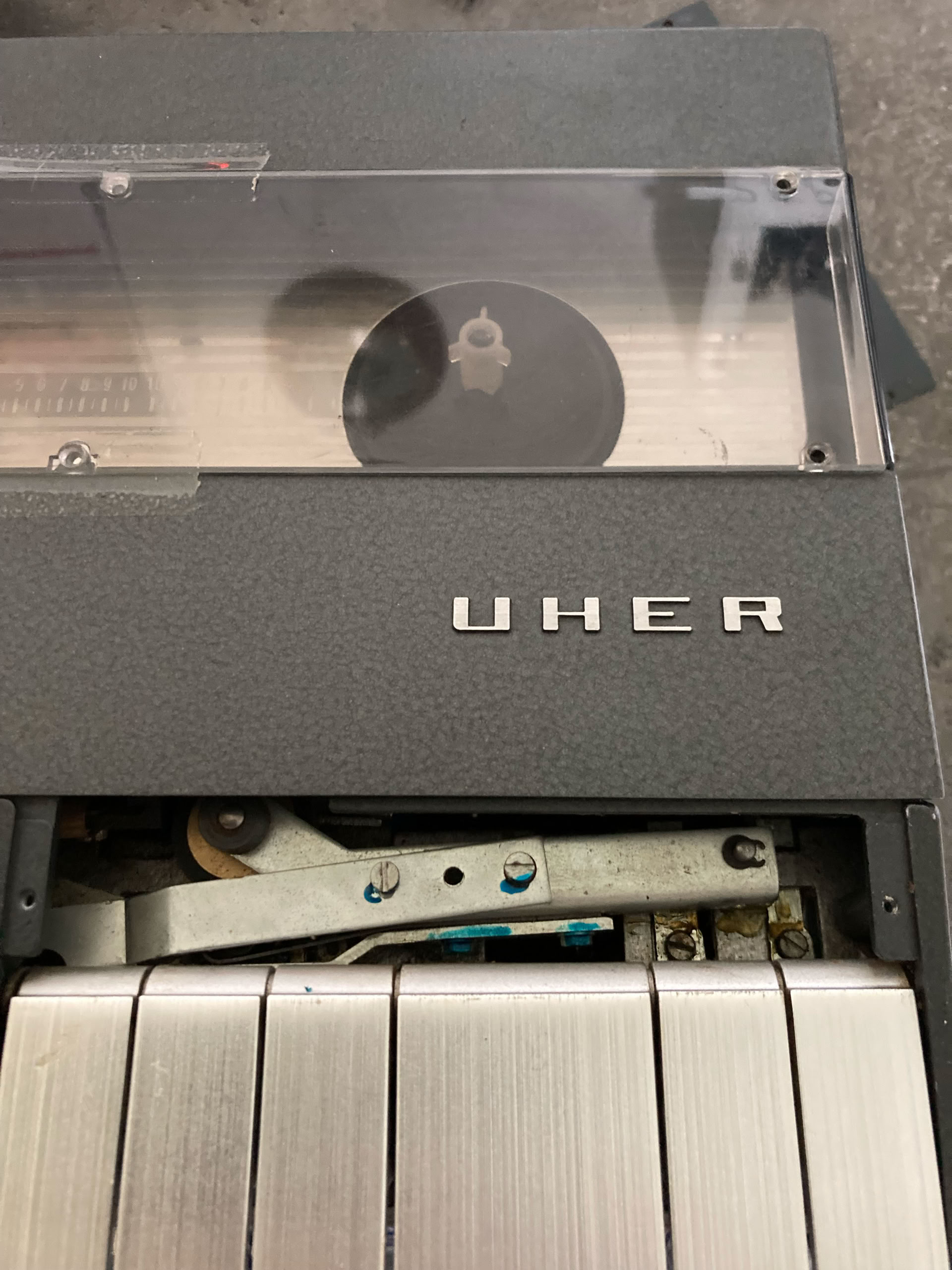

Jetzt wird das Blech oberhalb des Tastenblocks abgenommen. Dann muss der Arm mit der Andruckrolle entfernt werden
So sieht es aus, wenn die Andruckrolle samt Arm herausgenommen wurde.

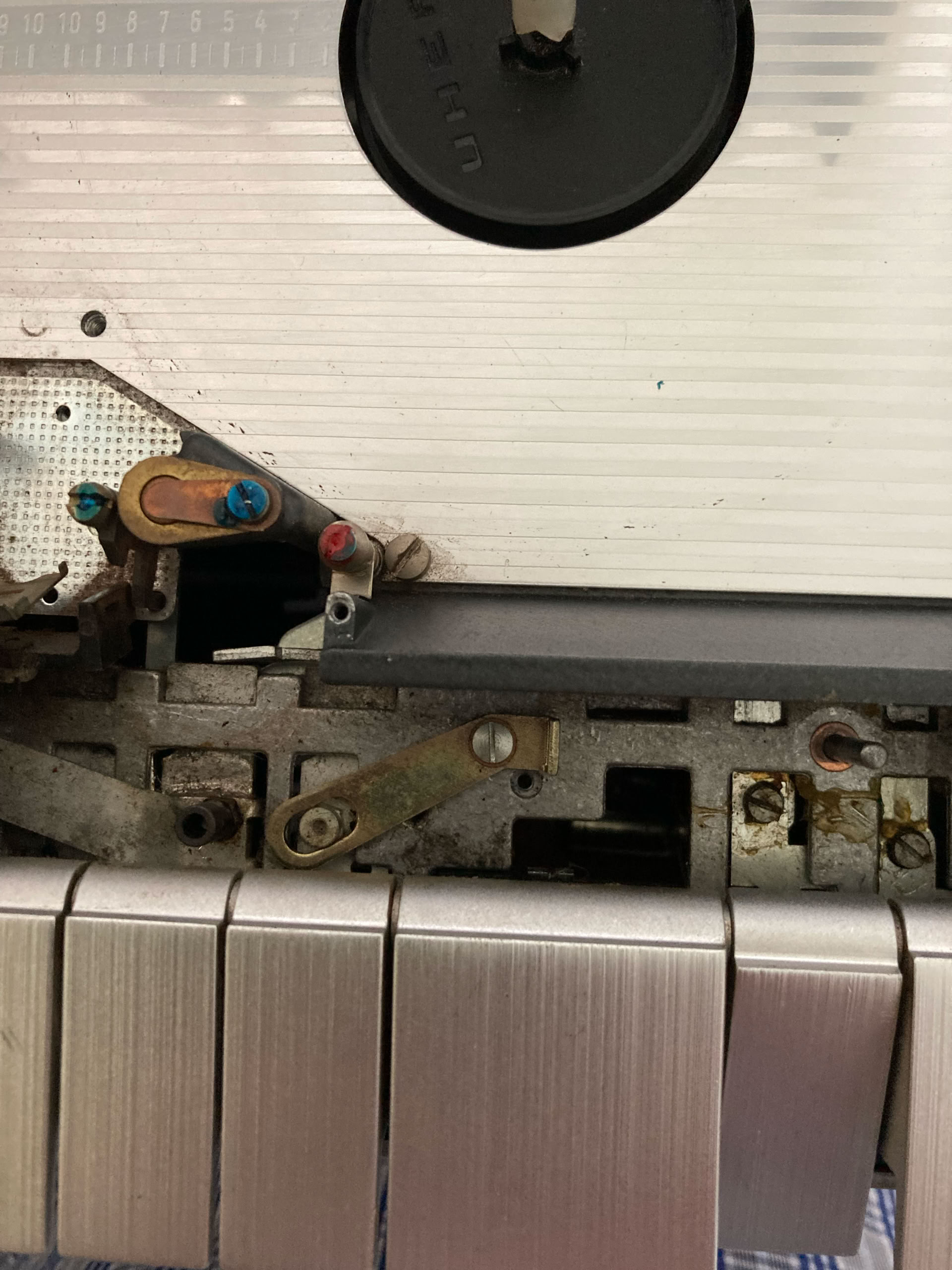

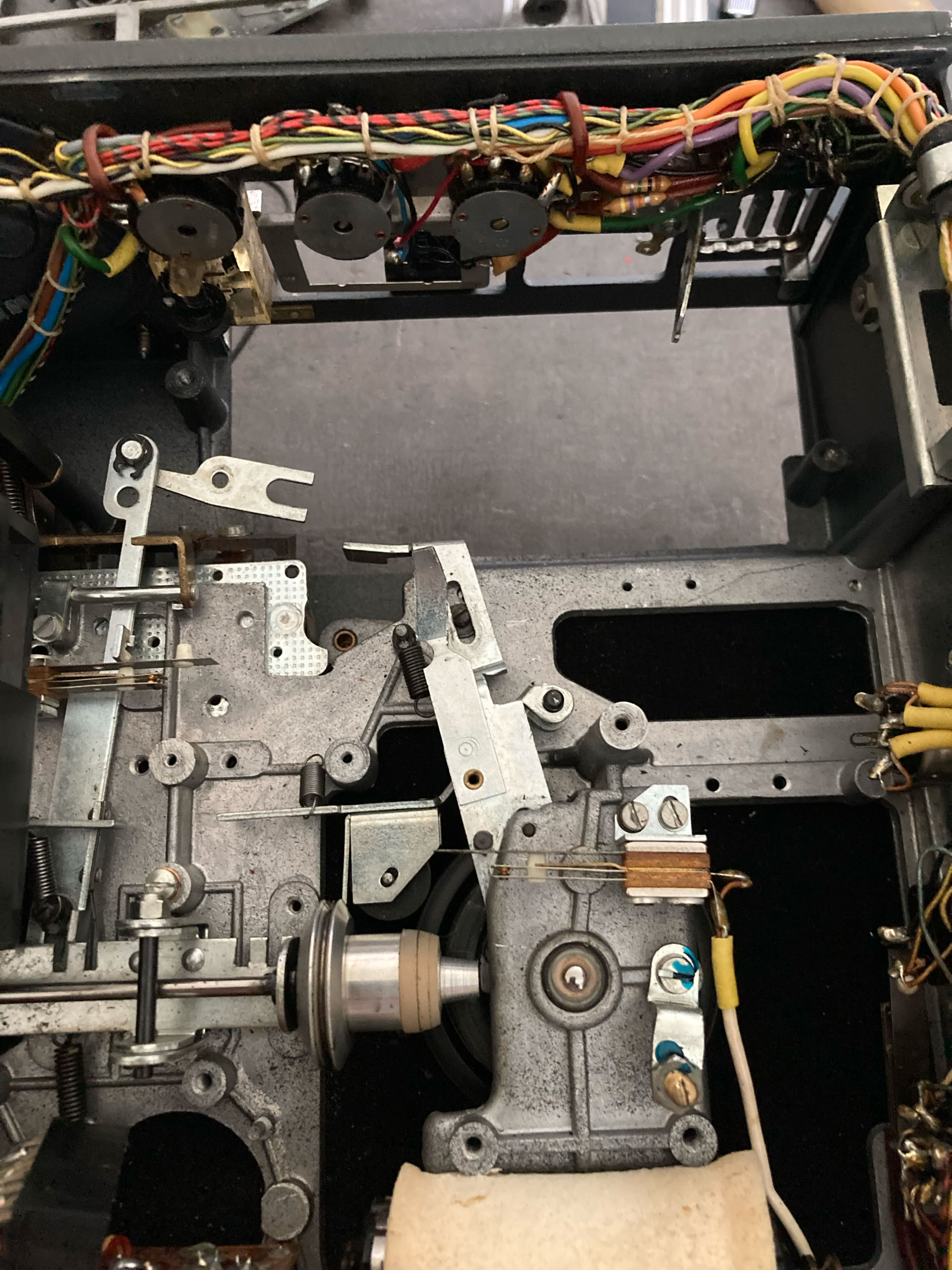

Inzwischen wurde die vordere Abdeckplatte samt Knöpfen abgenommen und das Anzeigeinstrument nach außen geschoben. Dann wurden Teile der Mechanik, die „im Wege“ waren, entfernt. Schließlich ließ sich der Tastenblock herausheben.

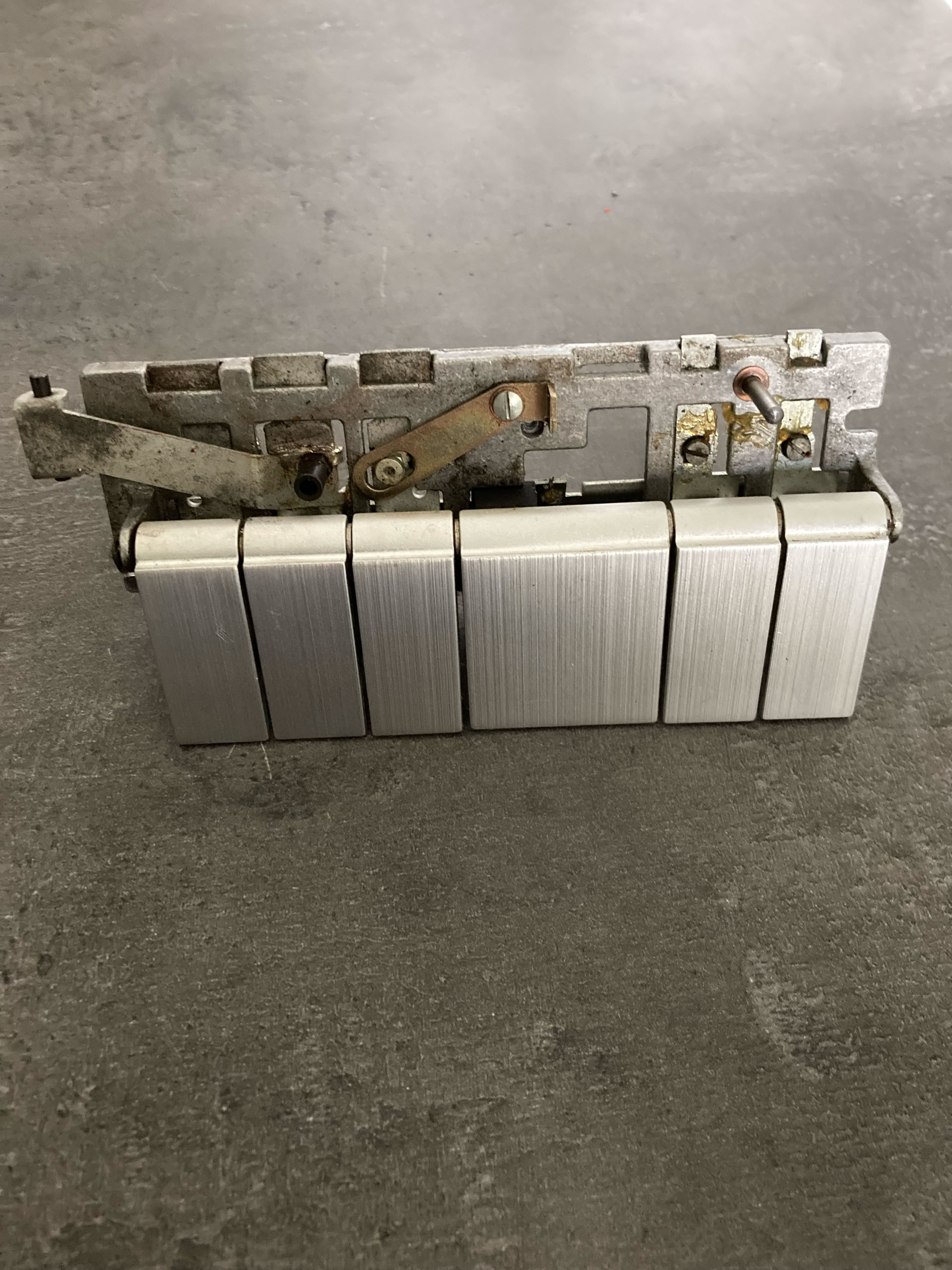

So sieht der herausgehobene Tastenblock aus. Bei der Gelegenheit ist eine Reinigung und das Fetten der beweglichen Teile angesagt.

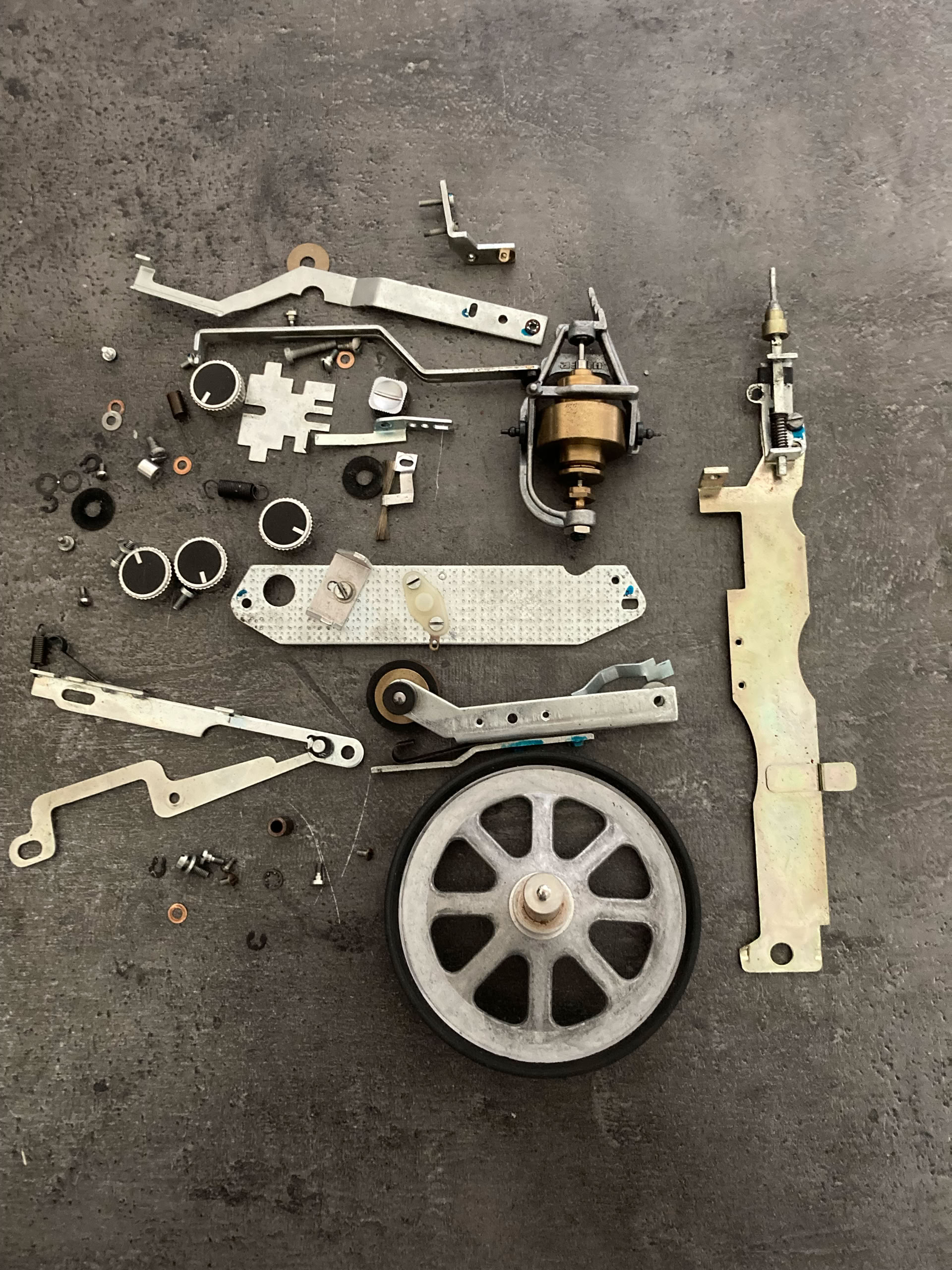

Diese Teile mussten entfernt werden, um an den Tastenblock zu kommen.
Wie man sieht, ist dies keine Arbeit, die in ein paar Minuten erledigt ist
Anmerkung: Die Frontabdeckung ist nicht auf dem Bild.
Der Rückbau erfolgt in umgekehrter Reihenfolge. Es sind eine ganze Reihe von Federchen, Unterlagscheiben, Sprengringen usw. vorhanden, die alle wieder in der richtigen Reihenfolge an die korrekte Position gebracht werden müssen. Daher sollte man sich vor der Reparatur gut überlegen, ob man sich das antun möchte. Geduldige und leidensfähige Tüftler sowie ambitionierte Bastler werden diese Herausforderung sicherlich annehmen. Allen anderen rate ich ab, den Tastenblock auszubauen.
.
